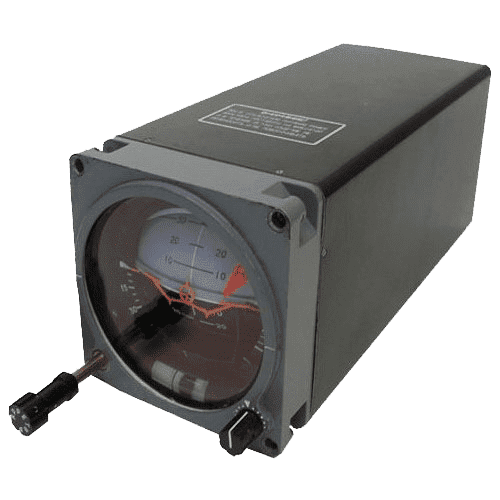

Авиагоризонт АГ-83

  • Описание
  • Характеристики товара

Авиагоризонт АГ-83 предназначен для обеспечения пилота визуальной информацией о положении летательного аппарата по крену и тангажу относительно плоскости истинного горизонта, индикации бокового скольжения и выдачи сигналов крена и тангажа.

переменного трехфазного тока частоты 400±20 Гц
36 +1,8-3,6
постоянного тока
27 +2,4-3,0
переменного тока в цепи подсвета
6±0,5
в фазах А, B, C,
0,45
постоянный ток
0,3
в цепи подсвета
1,2
по крену
±360
по тангажу
±75
Время готовности, мин, не более
3
Перемещение планки с помощью ручки кремальеры, град, не менее
±(4..6)
на качающемся основании
±1,5
на вибрирующем основании
±2,5
после выполнения виражей и разворотов на 180° на 3 мин
±4
при завалах менее 8°
1..4
при завалах более 8°
0..3
Углы срабатывания сигнализатора предельных кренов, град
±(15 ±1,5); ±(32±2)
АГ-83
3,5
АГК-83
3,6
Габаритные размеры, мм
107x107x250

В зависимости от угла наклона приборной доски авиагоризонт АГ-83 выполняется в 3 вариантах: 5°, 10°, 15°.
